Realizado el ensayo de Level 3 en las instalaciones de Applus

El pasado martes 18 de julio de 2023 finalizó el ensayo de Nivel 3, tarea central del WP3 del proyecto europeo SOFIA dentro del marco de CleanSky.


El ensayo de Level 3 (nivel de subcomponente) ha sido diseñado para caracterizar el comportamiento del subcomponente (panel con 2 rigidizadores en forma de omega fabricados por infusión) frente a cargas de compresión.

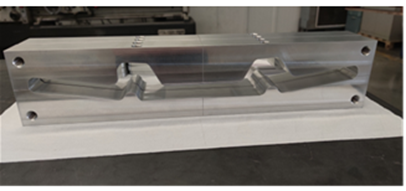

Para la realización del ensayo Alestis desarrolló un utillaje necesario para la correcta sujeción del componente a la máquina de ensayo.

El test se desarrolló de acuerdo al plan previsto:


· Pretest en el que se alcanzó el 10% de la carga límite (LL en lo que sigue) aplicada sobre la configuración intacta.

· PASO 1, en el que se alcanzó la carga límite aplicada sobre la configuración intacta.

· Realización de impacto por la cara externa, sin rigidizadores (ver Figura 3).

· PASO 2, en el que se alcanzó primero la carga límite, después carga última y finalmente la rotura.




Jorge Llamazares (Jefe de cálculo de Alestis) y Víctor Amores (Ingeniero Senior de Alestis) asistieron presencialmente al ensayo, realizado en los laboratorios de Applus en Barcelona. Además, Applus puso a disposición del TM y otros miembros de Alestis la plataforma e-testing que permitía tener acceso a todas las medidas de la instrumentación utilizada en el Level 3 Test (L3T) en tiempo real. Mediante una videollamada se estableció la comunicación entre el laboratorio y los asistentes en remoto durante la realización del ensayo.
